Mitsubishi - Érintőképernyő inverterre

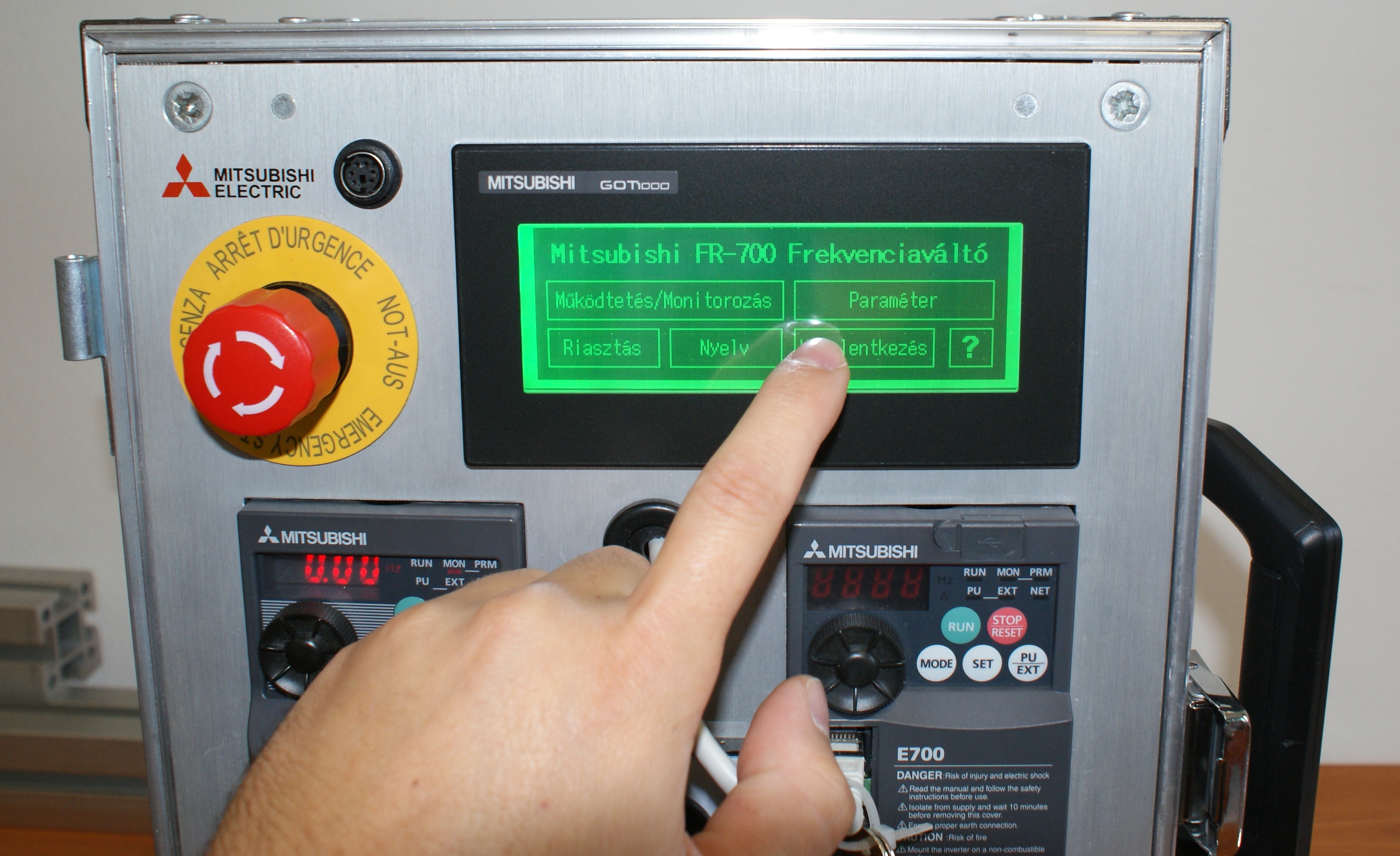

Mitsubishi frekvenciaváltó kijelző GOT1000 HMI főkép



Bármely Mitsubishi  érintőképernyő bármely Mitsubishi frekvenciaváltóhoz csatlakoztatható, annak típusától és teljesítmény tartományától függetlenül (0.1kW – 630kW).



Beépített nyelvváltás funkciójának köszönhetően garantált, hogy bármely üzemeltető könnyedén kezelni tudja majd frekvenciaváltóját.



A jogosulatlan átállítást beépített jelszó védi, mely korlátozza a működtetés, paraméterezés és újraindítás funkciókat, ám a frekvenciaváltó monitorozása továbbra is elérhető marad…



Egy Érintőképernyőre összesen 10 db frekvenciaváltó csatlakoztatható.



Funkciók

Működtetés kijelzőről
Multi language (Angol, Német, Magyar)
Érték alapú monitorozás (Frekvencia, áram, feszültség)
Online grafikonos megjelenítés (Frekvencia, áram, feszültség.)
Speciális értékek monitorozása (Teljesítmény, terhelés, PID pontok stb.)
Ki- és bemeneti pontok monitorozása
Paraméterezés, rövid ismertetővel
Hibakód kijelzés leírással (utolsó három)
Újraindítás kényszerítés kijelzőről
Üzemmódfüggő háttérvilágítás
Jelszóval védett beavatkozó funkciók
“Help” menü

Egyszerű beüzemelés

A kijelző csatlakoztatásához mindösszesen néhány frekvenciaváltó oldali kommunikációs paraméter átállítására van szükség, melyeket típusonként részletezve megtalálunk a HMI “Help” menüjében.



Példák a funkciókra

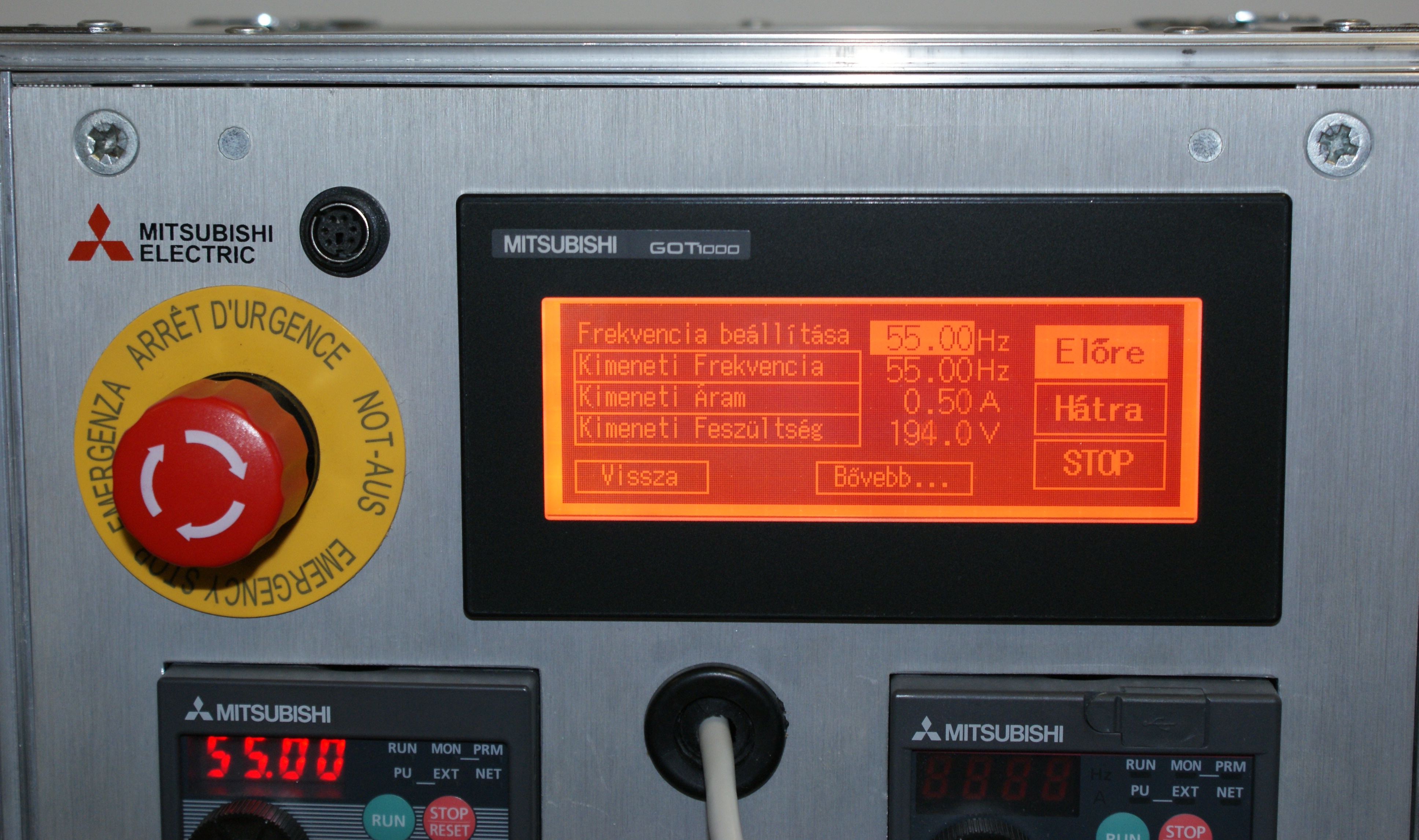

Mitsubishi frekvenciaváltó kijelző GOT1000 HMI Start Most látható:

  • 55Hz kimenő frekvencia
  • 0.5A kimeneti áram
  • 194V kimeneti feszültség
  • Sárga háttérvilágítás (Üzemben)
Működtetés és monitorozás

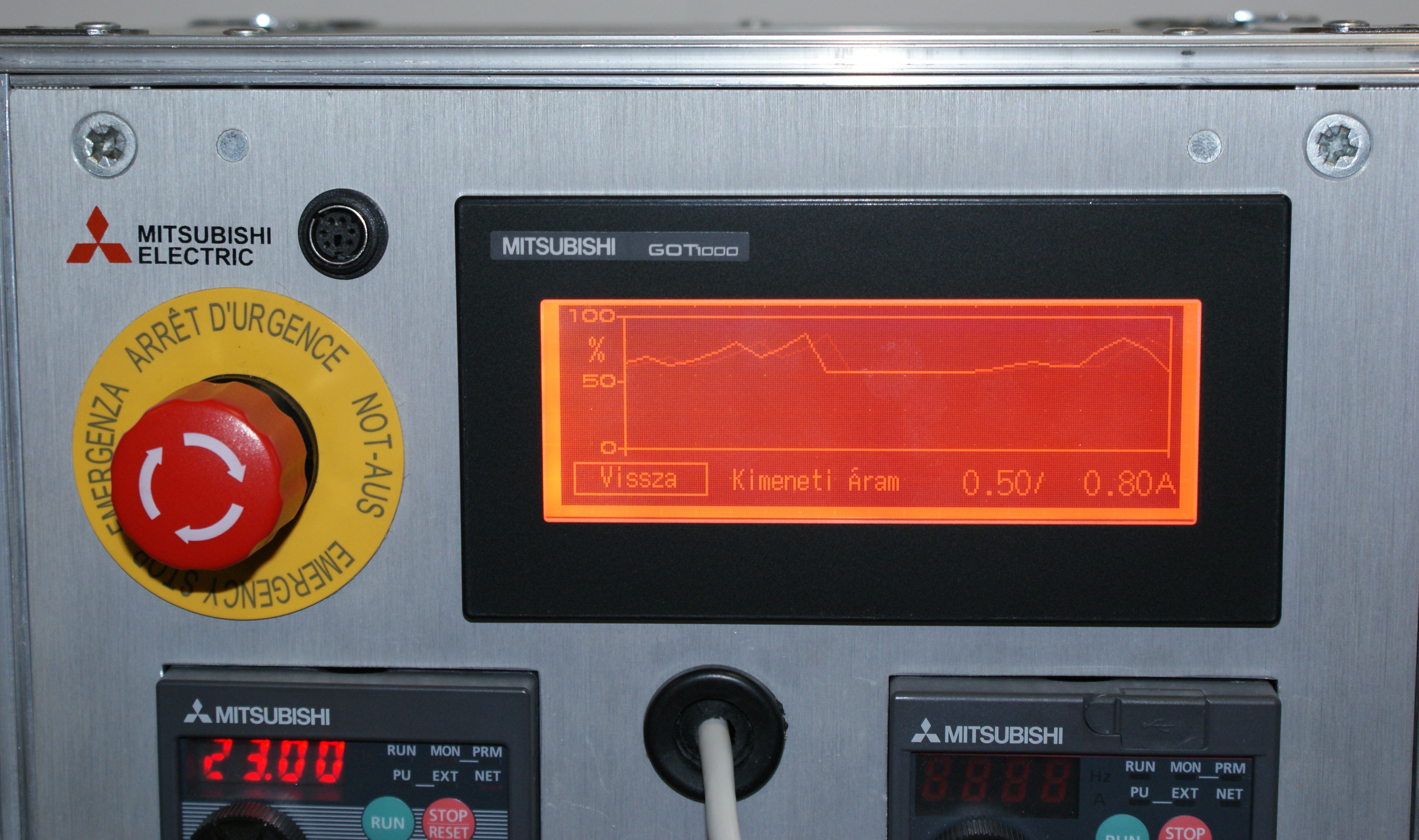

Mitsubishi frekvenciaváltó kijelző GOT1000 HMI grafikon Most látható:

  • Kimeneti áram grafikonos formában. Ez remek lehetőséget ad az időszakos túlterhelések felderítésére.
  • Sárga háttérvilágítás (Üzemben)
 Grafikonos megjelenítés

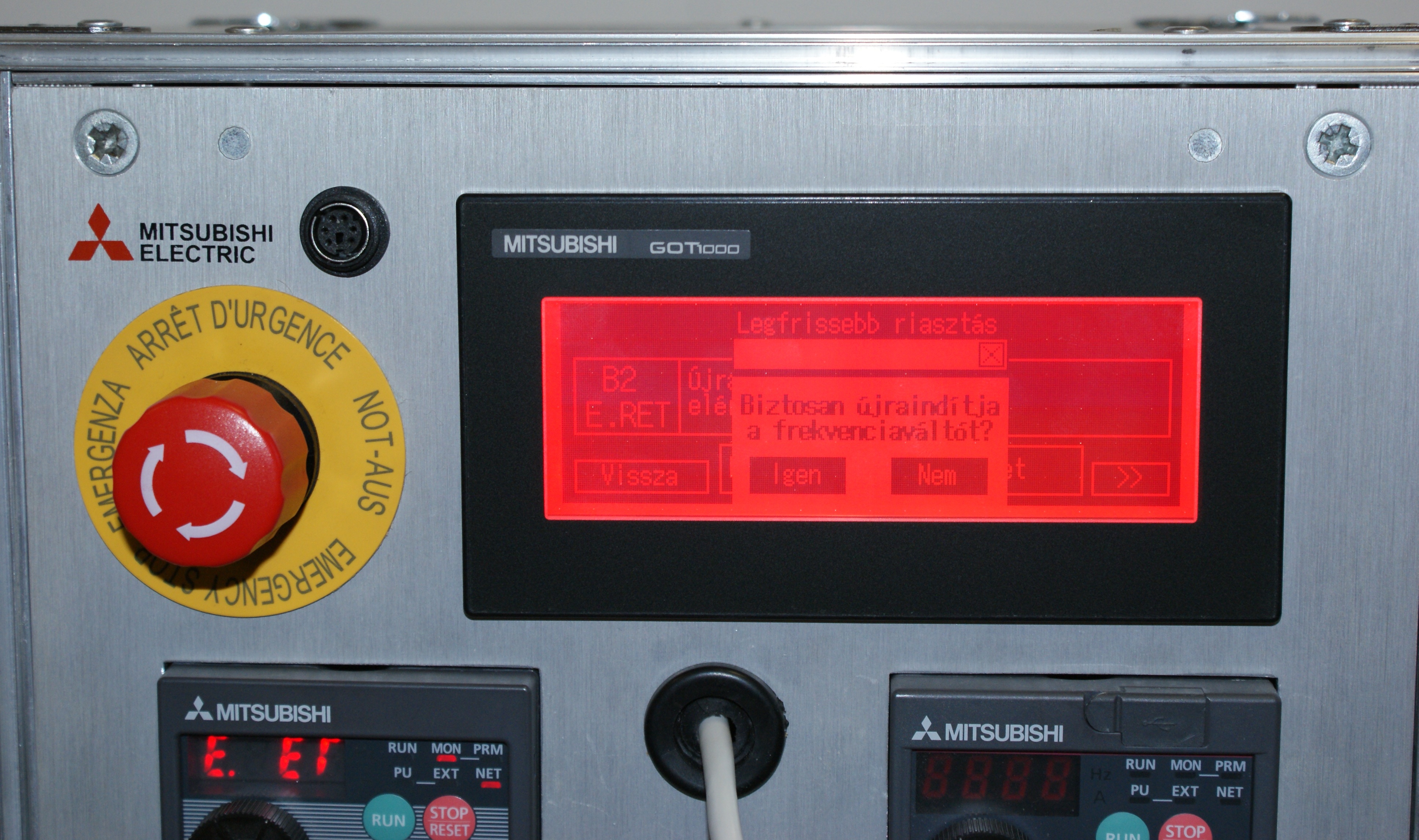

Mitsubishi frekvenciaváltó kijelző GOT1000 Reset Most látható:

  • Riasztás ablak (melyre automatikusan ugrik a kijelző, ha riasztás érkezik)
  • Utolsó hiba, mellyel az eszköz megállni kényszerült (E.RET: “Újraindítási szám elérte a maximumot”)
  • Hiba megszüntetéséhez újraindítás eszközölhető (bejelentkezett felhasználó esetén)
  • Piros háttérvilágítás (Riasztás)
 Riasztás képernyő
