Az FX3GC kompakt PLC ultrakompakt kivitelével egészíti ki a Mitsubishi FX3G termékcsaládját. Az FX3GC típusból két változat érhető el, mindkettő 32 I/O ponttal. A tranzisztoros kimenetű eszközökből NPN vagy PNP kimenetű eszköz választható. Az FX3GC PLC-k a már ismert FX3G sorozat képességeivel rendelkeznek, így a soros programozó és kommunikációs porton kívül USB porttal is rendelkeznek.
Lenyűgözően kis méretek

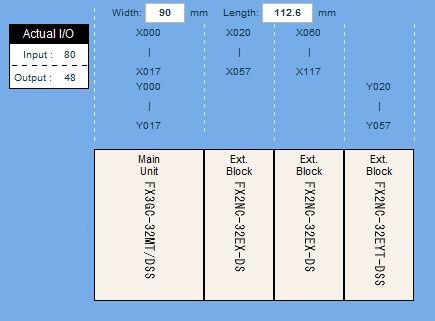

A 128 digitális I/O ponttal (pl. 80 bemenet és 48 kimenet) rendelkező konfiguráció alig szélesebb mint egy névjegykártya! Mindösszesen 11,3cm
Termékskála
| Mûszaki adatok | FX3GC-32MT/DSS | |||
|---|---|---|---|---|
| I/O pontok száma | Összesen 256 (a helyi és a CC-Link hálózaton csatlakoztatott távoli I/O-k együtt) | |||
| Címtartomány | Max. 128 helyi és max. 128 távoli I/O pont címezhetõ | |||
| Tápellátás | 24V DC +20% -15% | |||
| Programmemória | Integrált EEPROM 32 000 programlépés | |||
| Utasítás végrehajtási idõ | 0,21 µs vagy 0,42 µs / alaputasítás | |||
| Integrált bemenetek | Bemenetek száma | 16 | ||
| Bemenõ feszültség | 24 V DC (±10 %) | |||
| Bemenõ jel | Negatív (sink) vagy pozitív (source) kapcsolási logika | |||
| Válaszidõ | kb. 10 ms | |||
| Szigetelés | Optocsatolón keresztül | |||
| Integrált kimenetek | Kimenetek száma | 16 | ||
| Kapcsolási feszültség | 5 – 30 V DC (tranzisztoros kimenetek) | |||
| Kimenet típusa | Tranzisztor | |||
| Max. kapcsolási áram/teljesítmény | ohmikus terhelés | 0,3 A (az Y000-Y003 kimeneteknél) / 0,1 A (az összes többi kimenet esetében); max. 0,8 A a 8 kimenet egyidejű használatakor | ||
| induktív terhelés | 7,2 W (az Y000-Y003 kimeneteknél) / 2,4 W (az összes többi kimenet esetében); max. 38,4 W a 16 kimenet egyidejű használatakor | |||
| Válaszidõ | 10 ms (relé), kevesebb mint 5 µs (Y000 és Y001) / 0,2 ms (minden más kimenethez) (tranzisztor)* | |||
| Szigetelés | Optocsatolón keresztül | |||
| Nagysebességû számlálók | Összesen 21, 16 egyfázisú (C235 C250) és 5 kétfázisú (C251 C255) | |||
| Nagysebességû kimenetek | -2.147.483.648 és 2.147.483.647 között | |||
