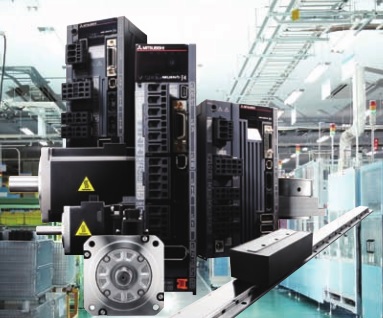

A Mitsubishi Electric MELSERVO MR-J4 sorozatú szervoerősítői és a hozzájuk tartozó pozicionáló egységek, mozgásvezérlő modulok és csúcsminőségű mozgásvezérlő rendszerek lehetővé teszik a gépgyártók és az ügyfelek számára a gyártás biztonságának növelését és a termelékenység fokozását.
Az MR-J4 erősítőcsaládot a holnap automatizálási követelményeire tervezték. A Mitsubishi Electric számos innovatív és felhasználóbarát funkciót épített be a mechanikus és elektronikus rendszerek időt rabló és bonyolult összehangolásának leegyszerűsítésének érdekében.
A standard tartozékként felszerelt abszolútértékkódoló felbontása 22 bit. Ez fordulatonként több mint 4 millió impulzusnak felel meg. Az eredmény kiváló, egyenletes karakterisztika, maximális pozicionálási pontosság és feldolgozási sebesség, amelyek több mint elegendőek a modern, csúcsminőségű gépek teljesítményével szemben támasztott követelmények kielégítéséhez.
Legfontosabb jellemzők :
- Egy-, két- és háromtengelyes erősítők a gazdaságosság, energiahatékonyság és a kisebb helyigény érdekében
- Forgó motorok, lineáris motorok és közvetlen hajtású motorok működtetése egyetlen egységgel
- Biztonság mindenkor – STO (Biztonsági nyomatékkikapcsolás) és SS1 (Biztonságos leállítás 1) az EN 61800-5-2 szabványnak megfelelően. SS2/SOS/SLS/SBC és SSM opciók is rendelkezésre állnak
Rugalmas motorválasztás
A funkcionalitás és rugalmasság másik kiemelkedő jellemzője, hogy az MR-J4 erősítőhöz különböző motorok csatlakoztathatók. A szervoerősítő kényelmesen és könnyen használható forgó, lineáris illetve közvetlen hajtású motorokkal is.
Felhasználóbarát szoftver
Az MR Configurator2 programozóeszköz kényelmes üzembe helyezést és diagnosztikát tesz lehetővé. A kalibrálás, monitorozás, diagnosztika, paraméterek olvasása és írása illetve a tesztelés könnyen elvégezhető egy standard PC-n. Az MR Configurator2 stabil gépi rendszert, optimális vezérlést és rövid beállítási időket biztosít. A számos automatikus beállítási segédeszköznek köszönhetően kevésbé gyakorlott felhasználók is gyorsan, pontosan beállíthatják az MR-J4 szervorendszert.
Katalógusok és leírások
Termékskála
| MR-J4-A/B szervoerősítő* | 10 0,1 kW |
20 0,2 kW |
40 0,4 kW |
60 0,6 kW |
70 0,75 kW |
100 1 kW |
200 2 kW |
350 3,5 kW |
500 5 kW |
700 7 kW |
|---|---|---|---|---|---|---|---|---|---|---|
| Energiaellátás | 1~ 200 – 240 V AC, 1~/3~ 200 – 240 V AC (~720 W), 3~ 200 – 240 V AC (1 kW~7 kW) | |||||||||
| Vezérlőfunkciók | Pozicionálás/Fordulatszám/Nyomaték | |||||||||
| Vezérlőcsatlakozók | A típus: Analóg/Impulzussorozat/9 digitális bemenet/6 digitális kimenet B típus: SSCNETIII/H/3 digitális bemenet, 3 digitális kimenet |
|||||||||
| Interfészek | USB, RS485, RS422 | |||||||||
| Védelmi funkciók | Túláram miatti kikapcsolás, visszatáplálási túlfeszültség miatti kikapcsolás, túlterhelés miatti kikapcsolás (elektronikus hővédelem), szervomotor túlmelegedésvédelem, jeladó hibavédelem, visszatáplálási hibavédelem, feszültséghiány/hirtelen tápfeszültség-kimaradás elleni védelem, túllépési hiba elleni védelem | |||||||||
| Védettség | Önhűtő IP00, motor: IP65/IP67 | |||||||||
| Környezeti hőmérséklet | Üzem: 0–55 °C (nincs fagyás); Tárolás: -20–65 °C (nincs fagyás) | |||||||||
| Megengedett páratartalom | Üzem, tárolás: 90 % max. relatív páratartalom (nincs kicsapódás) | |||||||||
| Egyebek | Magasság: 1000 m vagy kisebb a tengerszint felett; Rezgési gyorsulás: max. 5,9 m/s² (0,6 g) | |||||||||
* Két- és háromtengelyes erősítők is rendelkezésre állnak
